GB17465.1圖12耦合器拔出力試驗要求

符合標準：GB17465.1-2009第16條款圖12、IEC60320-1第16條及圖12

用途：用于檢查器具耦合的*大拔出力。*小拔出力通過手持式方式插入單級插銷實現

試樣范圍：耦合器

結構及功能：該裝置由控制柜、安裝板、加熱裝置、器具輸入插座（標配10A耐熱，10A耐酷熱及16A耐酷熱）、砝碼掛鉤、補充砝碼及主砝碼組成。

將器具輸入插座固定到圖所示的加熱裝置C底板上，使器具輸入插座的銷軸處于垂直，而且插銷的自由端朝下。對應試樣選擇相應砝碼，將連接器試樣插入器具輸入插座，連接器電線末端掛對應砝碼，主砝碼懸掛時不應使連接器搖動，并允許補充砝碼從5CM的高度跌落在主砝碼上，連接器不應保留在器具輸入插座中。對于測試熱條件和酷熱條件下的連接器，應開啟加熱功能，達到溫度后再開始*大拔出力試驗

技術參數:

1、電源：220V,50/60HZ

2、耦合器Z大Z小拔出力選配表

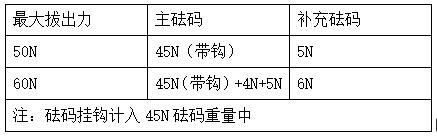

3、耦合器Z大拔出力砝碼搭配表

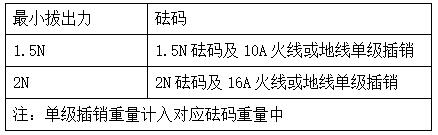

4、耦合器Z小拔出力砝碼搭配表

5、10A耐熱、10A耐酷熱及16A耐酷熱為加熱量規，其他為冷條件測試量規，量規另外選配。
